广西百色锦华尊府太阳能热水工程

发布时间：2023-07-05浏览量：4277来源：八大胜

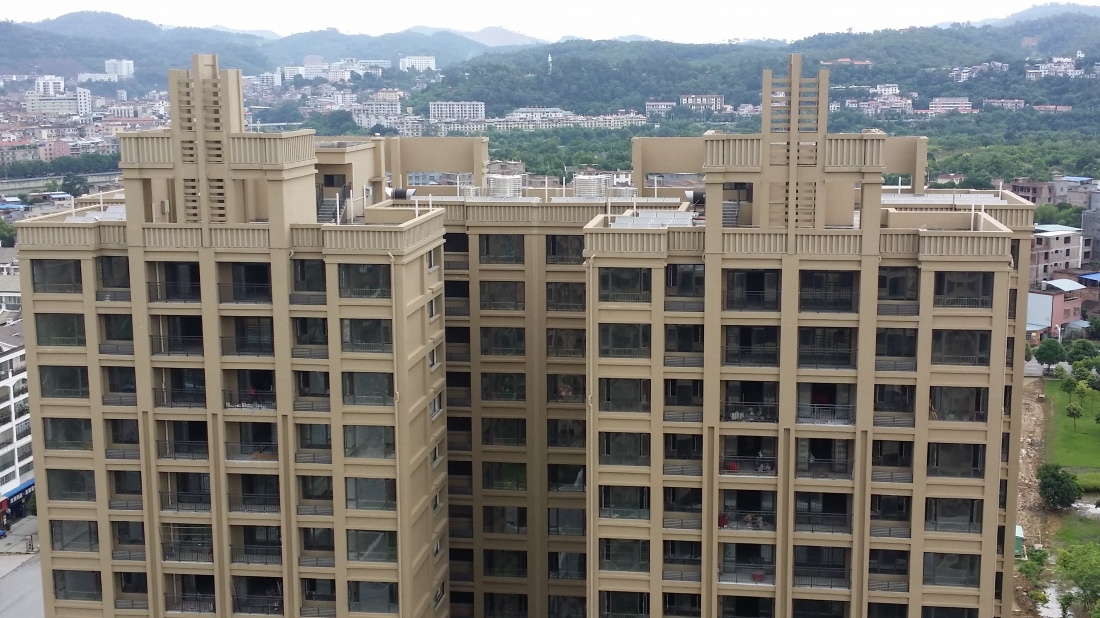

广西百色锦华尊府太阳能热水工程




锦华尊府位于百色市龙景新区核心区域，锦华尊府共计分为A、B区，总占地面积约50亩，总规划户数为400多户。
本项目采用734㎡硅系膜涂层平板型太阳能集热器与16台KRF180/SW-B空气源热泵热水器组成能源互补集成中央供热水系统，每天为该小区住户提供72吨45℃～55℃舒适的洗浴热水。



设计、施工及验收标准和规范

☆ GB/T6424-2007《平板型太阳能集热器》
☆ GB/T50495—2009《太阳热水系统设计、安装及工程验收技术规范》
☆ DB33/1034-2007 《居住建筑太阳能热水系统设计、安装及验收规范》
☆ GB50300-2001《建筑工程施工质量验收统一标准》
☆ GB/50015-2003《建筑给水排水设计规范》
☆ GB 4272-1992《设备及管道保温技术通则》
☆ GB50303-2002《建筑电气工程施工质量验收规范》
☆ GB50057-94（2000年版）《建筑物防雷设计规范》
☆ GB/50364-2005《民用建筑太阳能热水系统应用技术规范》
☆ JBJ242-92《民用建筑电气设计规范》
☆ GBJ93-86《工业自动化仪表工程施工及验收规范》
☆ GB/T 12467.5-2009《焊接质量要求、金属材料熔化焊》
☆ GB50275—982《压缩机、风机、泵安装工程施工及验收规范》
☆ GBJ10-89《混凝土结构设计规范》
☆ GB/50017-2003《钢结构设计规范》
☆ GB50205-2001《钢结构工程施工质量验收规范》
☆ GB50057-94.2000版《建筑物防雷设计规范》
☆ GB50009-2001《建筑结构荷载规范》
☆ GB/T50106-2001；《给水排水制图标准》
☆ GB50242-2002《建筑给排水及采暖卫生工程施工质量验收规范》；


设计基本资料

3.1当地气象：(参考桂林)

百色市，是广西壮族自治区面积最大的市，总面积3.63万平方公里，位于广西西部，地处东经104°28'- 107°54' ，北纬22°51＇－25°07＇。西与云南相接，北与贵州毗邻，东与首府南宁紧连，南与越南接壤，边境线长达365公里，是滇、黔、桂三省中心城市，是我国大西南通往太平洋地区出海通道的“黄金走廊”，是一片洒满先烈鲜血的热土，是一座英雄的城市。百色年平均气温19.0°C 至22.1°C ，最高气温36.0℃-42.5℃，最低气温-2.0℃-5.3℃，年平均日照1906.6小时，年平均降雨量1114.9毫米，无霜期为357天。

3.2太阳能资源分布图

地球上太阳能资源的分布与各地的纬度、海拔高度、地理状况和气候条件有关。资源丰度一般以全年总辐射量（单位为千卡/厘米2·年或千瓦/厘米2·年）和全年日照总时数表示。就全球而言，美国西南部、非洲、澳大利亚、中国西藏、中东等地区的全年总辐射量或日照总时数最大，为世界太阳能资源最丰富地区。
类型
地区
年照时间数
年辐射总量
千卡/㎡·年
1
西藏西部、新疆东南部、青海西部、甘肃西部
2800-3300
160-200
2
西藏东南部、新疆南部、青海东部
宁夏南部、甘肃中部、内蒙古、山西北部、河北西北部
3000-3200
140-160
3
新疆北部、甘肃东南部、山西南部、山西北部、河北东南部、山东、河南、吉林、辽宁、云南、广东南部、福建南部、江苏北部、安徽北部
2200-3000
120-140
4
湖南、广西、江西、浙江、湖北、福建北部、广东北部、山西南部、江苏南部、安徽南部、黑龙江
1400-2200
100-120
5
四川、贵州
1000-1400
80-100

3.3资源参数
资源区别
年太阳辐照量【MJ/（㎡·a】
太阳能保证率
Ⅰ资源丰富区
≥6700
≥60
Ⅱ资源较富区
5400～6700
50％～60％
Ⅲ资源一般区
4200～5400
40％～50％
Ⅳ资源贫乏区
＜4200
≤40％

3.4基本参数
1）、用水人数：1000个
2）、日用热水总量：72000L/日；
3）、太阳能单位面积配水量：75~100Kg/m2，KRF180/SW-B空气源热泵标准工况时产水量：380L/h；
4）、热水供给方式：集中集热，集中供热，花洒淋浴，全天候供应热水
5）、冷水计算温度：15℃；
6）、热水温度：55℃；
